Konfigurasi Kustom Tersedia untuk CWDM MUX DEMUX 1470 hingga 1610nm untuk Transmisi Data Kecepatan Tinggi
Solusi CWDM MUX/DEMUX Tingkat Profesional
Tingkatkan kapasitas jaringan Anda dengan modul CWDM MUX/DEMUX 1470nm hingga 1610nm kami yang sepenuhnya dapat disesuaikan, yang dirancang untuk transmisi data berkecepatan tinggi 100G/400G. Perangkat multiplexing pembagian panjang gelombang ini menampilkan:
✓ Penyetelan Presisi - Jarak saluran 20nm di seluruh panjang gelombang standar ITU-T G.694.2
✓ Opsi Port Fleksibel - Konfigurasi 4/8/16/18-saluran dengan port monitor opsional
✓ IL Sangat Rendah - Isolasi saluran 30dB
✓ Desain Tahan Masa Depan - Kompatibel dengan transceiver SFP+/QSFP28 untuk jaringan 10G~400G
Aplikasi Utama:
* Ekspansi jaringan metro/inti
* Sistem fronthaul/backhaul 5G
* Interkoneksi pusat data (DCI)
* Infrastruktur CATV & FTTx
Mengapa Memilih Modul CWDM Kami?
* Opsi pemasangan Bare Fiber/Kotak ABS/Panel Patch
* Tingkat industri -40°C hingga +85°C rentang pengoperasian
* Sesuai ROHS dengan garansi 5 tahun

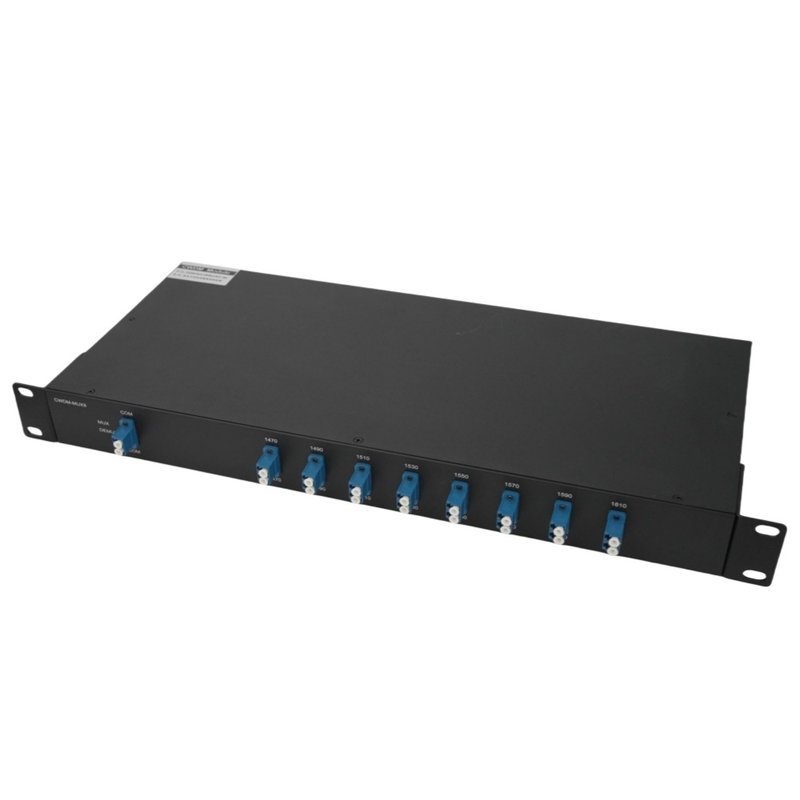

8CH CWDM MUX+DEMUX dalam satu Rak 1U. Multiplexer (MUX) dan demultiplexer (DEMUX) digabungkan menjadi satu perangkat untuk transmisi data Dual Fiber melalui dua serat. Multiplexer pembagian panjang gelombang kasar (CWDM Mux/Demux) HJY menggunakan teknologi pelapisan film tipis dan desain eksklusif pengemasan optik mikro ikatan logam tanpa fluks. Ini memberikan kehilangan penyisipan yang rendah, isolasi saluran yang tinggi, pita lulus yang lebar, sensitivitas suhu yang rendah, dan jalur optik bebas epoksi.
|
Detail Item
|
|
* 8 saluran CWDM mux dan demux dalam satu Rak 1U
* Port com bersifat simpleks
* Rumah Pemasangan Rak 1U 19 inci
* Dilengkapi dengan port konfigurasi seperti Monitor, port Ekspres sesuai pilihan pelanggan (lihat opsi)
* Panel depan dilengkapi dengan adaptor sesuai pilihan pelanggan (lihat opsi)
* Pasif, tidak memerlukan daya listrik. (MTBF sekitar 500 tahun)
* Kehilangan penyisipan rendah
* Mudah dipasang, tidak memerlukan konfigurasi atau pemeliharaan
* Fasilitas manufaktur ISO 9001
* Harus digunakan dengan kotak Pemasangan Rak 8 saluran 1RU lainnya, Transmisi Serat Ganda Dupleks, CWDM Mux dan Demux berpasangan.
|
Transmisi Serat Ganda harus digunakan berpasangan, Port MUX/DEMUX untuk panjang gelombang tertentu harus berlawanan dengan CWDM
HJY CWDM Mux/Demux adalah teknologi pasif, memungkinkan protokol apa pun diangkut melalui tautan, selama berada pada panjang gelombang tertentu (misalnya T1 melalui serat pada 1570nm diangkut bersamaan dengan Ethernet 10Gbps pada 1590nm). Hal ini memungkinkan pengamanan infrastruktur jaringan jangka panjang karena multiplexer hanya membiaskan cahaya pada kecepatan jaringan apa pun, terlepas dari protokol yang digunakan.
HJY menyediakan portofolio lengkap unit CWDM Mux Demux dan Optical Add Drop Multiplexer (OADM) untuk memenuhi semua aplikasi seperti: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx dan CATV. Dan kami menyediakan konfigurasi port opsional seperti: Port Ekspres, Port Monitor, port pita lulus 1310nm dan port 1550nm untuk multiplexer ini sesuai pilihan pelanggan.
Maksimalkan Serat Anda dengan Jaringan WDM
Serat ganda dapat digunakan bersama untuk berbagai data atau layanan dalam jaringan WDM. Ini memaksimalkan kegunaan serat dan menghasilkan penghematan yang substansial.
Campuran Layanan Multiplexing pada Tingkat Apa Pun
Campuran fleksibel Ethernet 1G/10G/25G/40G/100G/200G, 8G/16G FC, SAN, OTN, SDH/SONET, dan layanan video asli, transparan untuk multiplexing dan peningkatan kecepatan, layanan apa pun
Spesifikasi Produk
|
Panjang Gelombang
|
1270-1610nm
|
Jarak Saluran
|
20nm
|
|
Pita Lulus Saluran
|
±6.5nm
|
Teknologi
|
TFF (Filter Film Tipis)
|
|
Kehilangan Penyisipan
|
Reguler :≤ 5.4dB (Dengan 8 Lewati 0:≤3.0dB)
|
Kehilangan Tautan(A+B)
|
Reguler :≤ 6.2dB (Dengan 8 Lewati 0:≤4.0dB)
|
|
Akurasi Panjang Gelombang Tengah
|
±0.05nm
|
Kehilangan Pengembalian
|
≥ 45dB
|
|
Direktivitas
|
≥ 45dB
|
Dispersi Mode Polarisasi
|
≤ 0.1ps
|
|
Kehilangan Bergantung Polarisasi
|
≤ 0.3dB
|
Isolasi Saluran
|
Berdekatan ≥30dB Tidak berdekatan ≥45dB
|
|
Konektor
|
LC/UPC
|
Suhu
|
Pengoperasian -40 hingga 85°C Penyimpanan -40 hingga 85°C
|
|
Berat Bersih
|
Sasis 1U 19 inci 1.2KG
|
Dimensi (HxWxD)
|
Rak 1u 44*440*230mm
|
Catatan: Ditentukan dengan konektor.
Detail Mekanis untuk Perumahan
Catatan: Harap dicatat bahwa gambar yang ditampilkan di sini hanya menunjukkan dimensi dan bukan konfigurasi khusus modul.
