Pengaturan presisi dan pilihan port fleksibel untuk Transmisi Data Kecepatan Tinggi dengan CWDM MUX DEMUX dalam Panjang Gelombang 1470 hingga 1610nm
Disesuaikan 1470-1610nm CWDM MUX/DEMUX untuk Transmisi Data Berkecepatan Tinggi
Modul CWDM MUX/DEMUX premium kami memberikan kinerja luar biasa untuk jaringan optik berkecepatan tinggi, menawarkan penyesuaian panjang gelombang presisi di seluruh spektrum 1470nm hingga 1610nm.Dirancang untuk operator telekomunikasi, ISP, dan jaringan perusahaan, komponen ini memungkinkan multiplexing divisi panjang gelombang yang efisien dengan integritas sinyal terkemuka di industri.
Fitur utama: Kontrol panjang gelombang presisi: akurasi ±0,3nm di semua saluran Konfigurasi port fleksibel: 4/8/16/18 pilihan saluran tersedia Rugi sisipan rendah: <2.0dB untuk kekuatan sinyal optimal Isolasi tinggi: >30dB untuk meminimalkan crosstalk Stabilitas suhu: -5°C sampai +70°C rentang operasi Desain kompak: 1RU rak-mount atau LGX kotak kemasan
Aplikasi:
*Jaringan fronthaul/backhaul 5G
*Interkoneksi pusat data (DCI)
*Penyebaran Fiber-to-the-Home (FTTH)
*Ekspansi WAN perusahaan
Mengapa Memilih Solusi CWDM Kami?
* Konfigurasi khusus: Rencana saluran yang disesuaikan dan jumlah port *
* Plug-and-play instalasi: Pre-configured untuk penyebaran cepat
* Desain Future-Proof: Kompatibel dengan transceiver 10G/25G/100G
* Kinerja yang dapat diandalkan: 99.999% uptime di lingkungan kelas operator
Spesifikasi teknis:
* Kisaran panjang gelombang: 1470-1610nm (ITU-T G.694.2 sesuai)
* Jarak saluran: standar 20nm (jarak khusus tersedia)
* Kehilangan Kembali: >45dB
* Power Handling: +23dBm per saluran
Informasi Pemesanan: Hubungi tim penjualan kami untuk rencana panjang gelombang khusus, konfigurasi CWDM / DWDM hibrida, atau diskon pembelian massal..
|
Rincian Item
|
|

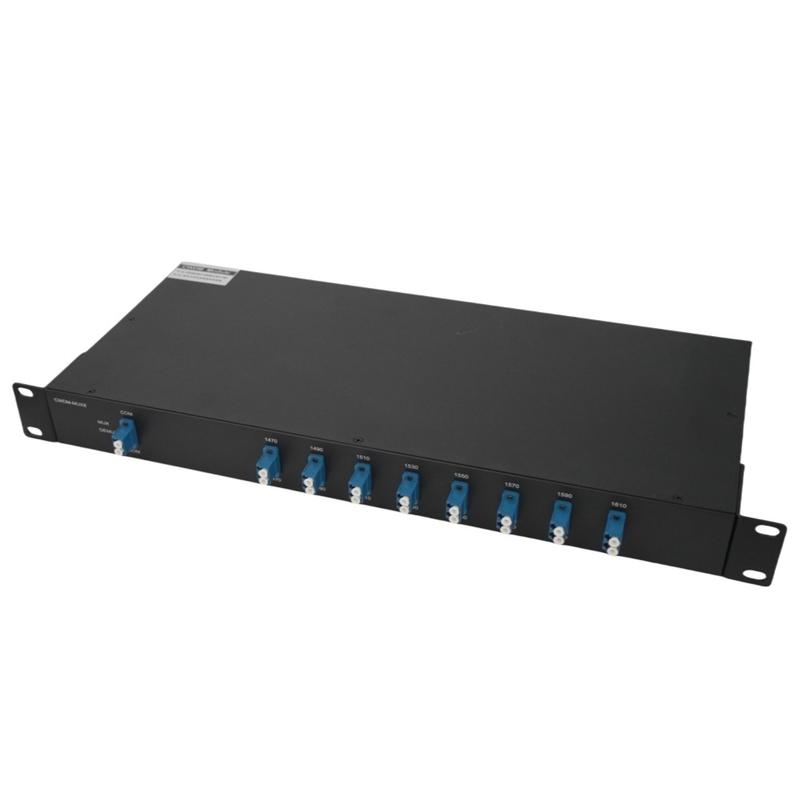

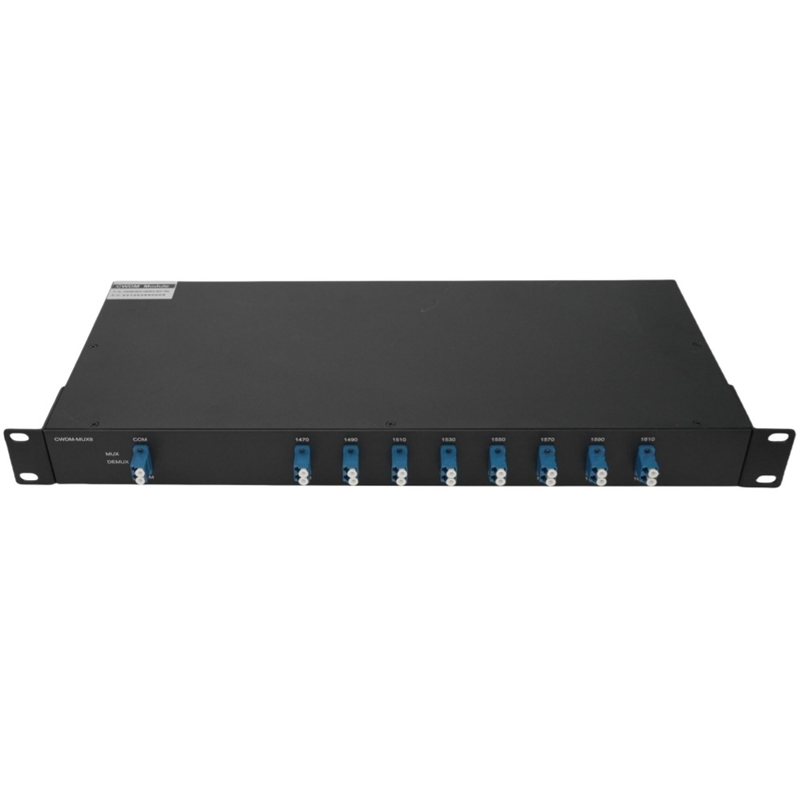

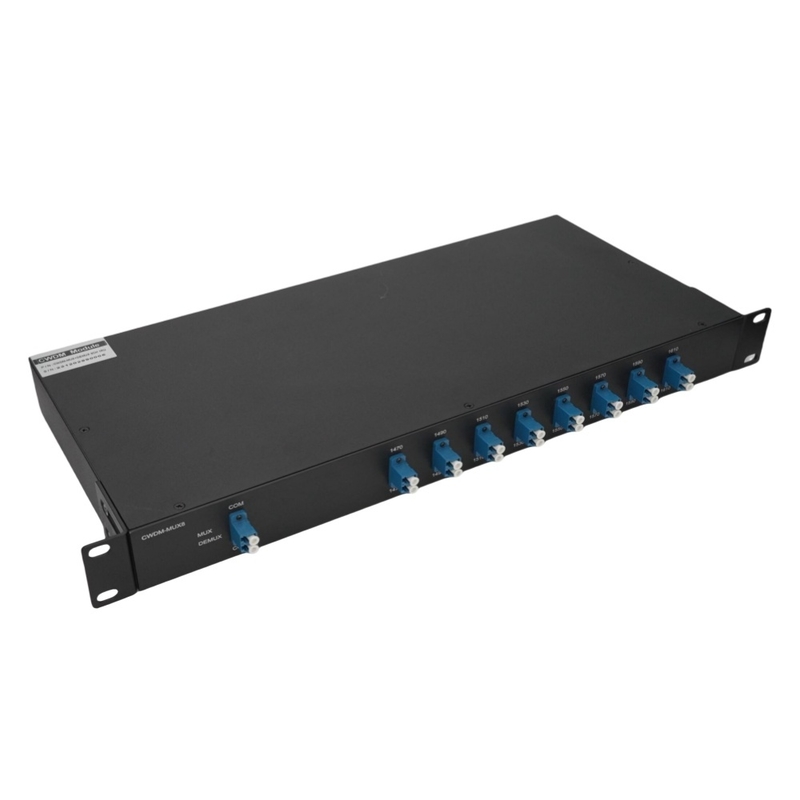

* 8 saluran CWDM mux dan demux dalam satu 1U Rack
* Comport adalah simplex
* 1U 19 inci Rack Mount Housing
* Ini dilengkapi dengan port konfigurasi seperti Monitor, Express port sesuai dengan pilihan pelanggan (lihat opsi)
* Panel depan dilengkapi dengan adaptor sesuai dengan pilihan pelanggan (lihat opsi)
* Pasif, tidak membutuhkan listrik. (MTBF sekitar 500 tahun)
* Kerugian penempatan rendah
* Mudah dipasang, tidak memerlukan konfigurasi atau perawatan
* ISO 9001 fasilitas manufaktur
* Ini harus digunakan dengan 8 saluran lain 1RU Rack Mount box, Duplex Dual Fiber Transmission, CWDM Mux dan Demux dalam pasangan.
|
Transmisi serat ganda harus digunakan berpasangan, MUX/DEMUX Port untuk panjang gelombang tertentu harus berlawanan CWDM
HJY CWDM Mux/Demux adalah teknologi pasif, memungkinkan protokol apa pun untuk diangkut melalui tautan, selama berada pada panjang gelombang tertentu (yaituT1 melalui serat pada 1570nm diangkut bersama dengan 10Gbps Ethernet pada 1590nm)Hal ini memungkinkan untuk masa depan jangka panjang pembuktian infrastruktur jaringan karena multiplexers hanya mematahkan cahaya pada kecepatan jaringan apapun, terlepas dari protokol yang digunakan.
HJY menyediakan portofolio lengkap unit CWDM Mux Demux dan Optical Add Drop Multiplexer (OADM) untuk memenuhi semua aplikasi seperti: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fiber Channel,FTTx dan CATVDan kami menyediakan konfigurasi port opsional seperti: Express Port, Monitor Port, 1310nm passband port dan 1550nm port untuk multiplexers ini sesuai dengan pilihan pelanggan.
Maksimalkan Serat Anda dengan Jaringan WDM
Serat ganda dapat dibagikan untuk beberapa data atau layanan yang berbeda dalam jaringan WDM. Hal ini memaksimalkan kegunaan serat dan menghasilkan penghematan yang substansial.
Perpaduan Layanan Multiplexing di Setiap Tingkat
Fleksibel campuran 1G / 10G / 25G / 40G / 100G / 200G Ethernet, 8G / 16G FC, SAN, OTN, SDH / SONET dan layanan video asli, transparan untuk setiap tingkat, layanan multiplexing dan upgrade
Spesifikasi Produk
|
Panjang gelombang
|
1270-1610nm
|
Jarak Saluran
|
20nm
|
|
Saluran Passband
|
±6,5nm
|
Teknologi
|
TFF (filter film tipis)
|
|
Kerugian Penempatan
|
Reguler: ≤ 5.4dB (dengan 8 skip 0: ≤ 3.0dB)
|
Kerugian Link ((A + B)
|
Reguler: ≤ 6,2dB (dengan 8 skip 0: ≤ 4,0dB)
|
|
Keakuratan Panjang Gelombang Pusat
|
± 0,05nm
|
Kembali Kerugian
|
≥ 45dB
|
|
Direktifitas
|
≥ 45dB
|
Polasi Mode Dispersi
|
≤ 0,1ps
|
|
Kerugian Tergantung Polarisasi
|
≤ 0,3dB
|
Isolasi Saluran
|
Berdekatan ≥30dB Tidak berdekatan ≥45dB
|
|
Konektor
|
LC/UPC
|
Suhu
|
Operasi -40 sampai 85°C Penyimpanan -40 sampai 85°C
|
|
Berat bersih
|
1U 19ich Chassis 1,2KG
|
Dimensi (HxWxD)
|
1u Rak 44*440*230mm
|
Catatan: Ditentukan dengan konektor.
Rincian Mekanis untuk Perumahan
Catatan: Harap dicatat bahwa gambar yang ditunjukkan di sini hanya menunjukkan dimensi dan tidak konfigurasi spesifik modul.
